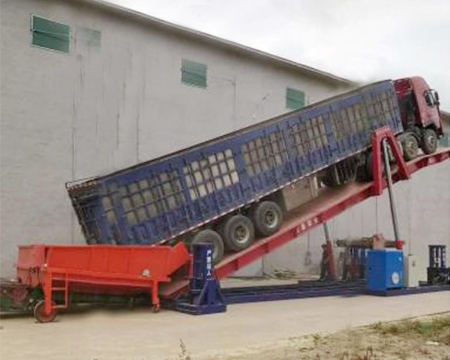

液压卸车机供应商简述液压翻板的结构组成

2020-12-15 09:13:43

次

液压翻板有机械组件，液压系统及电气控制系统组成。其中液压系统由液压泵站，油箱，油温计，压力表，过滤器，液压回路机控制元件组成，液压卸车机供应商主要液压阀件采用进口产品。

液压翻板底部为H型钢主梁，中间为双层交错钢梁结构。确保翻板平台结构强度，翻板平台进行整体抛丸、喷砂。涂装处理，增加防腐性能，翻板平台表面可铺设花纹耐磨钢板，有效防止车辆打滑，液压缸采用多级伸缩结构，既提升力量，又增加了平台升降稳定性和设备运行的安全可靠性。

新式液压翻板，包含前底座、后底座、油缸、渠道、挡轮组织、锁紧组织和导轮，前底座上设有油缸，油缸和后底座上装置有渠道，渠道上设有挡轮组织；挡轮组织挡在运输车接近油缸的那一侧的车轮的内侧，渠道的底部设有锁紧组织和导轮，锁紧组织对运输车进行防倾覆固定；锁紧组织包含座体、绷簧、油缸、绷簧座、拉绳和挂钩，座体的腔体内设有绷簧，油缸从座体的前端刺进并穿设在绷簧内，油缸的后端在腔体内设有绷簧座；拉绳的一端与油缸的活塞杆的前端固定衔接，另一端与挂钩固定衔接，导轮上设有拉绳。腔体由前腔体部分和可供绷簧座滑动的后腔体部分。挡轮组织包含支座、油缸、挡板和衔接板，支座上设有油缸，油缸的活塞杆的前端设有挡板，挡板的后端设有与支座插接衔接的衔接板。油缸的活塞杆的下端与前底座可滚动衔接，渠道的前端设有衔接耳，衔接耳与油缸的缸体可滚动衔接，渠道的后端底部设有衔接座，衔接座与后底座可滚动衔接。

液压卸车机供应商表示系统具有动作互锁功能，手动下降及安全联锁功能，避免发生安全事故，电气控制系统采用进口PLC控制，确保系统可靠性，使用电气控制柜或遥控器操作，可根据用户需求，增加称重功能，即“液压翻板汽车衡”
